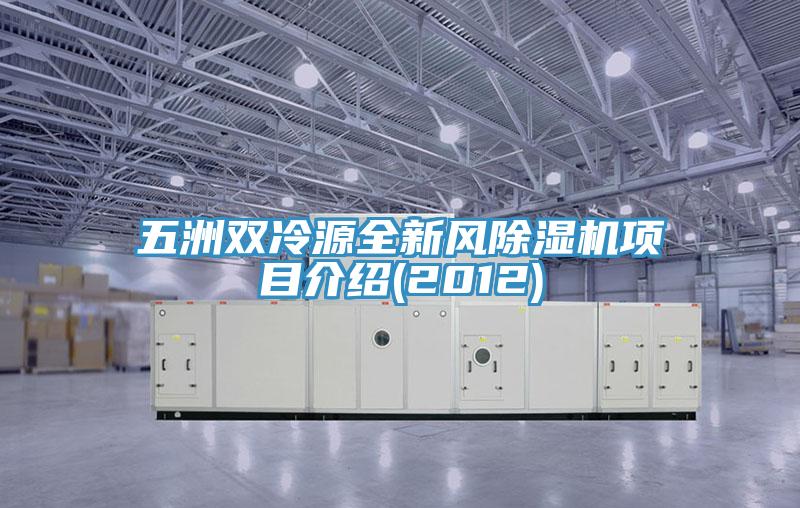

（五洲雙冷源全新風除濕機項目介紹(2012)）

　　《五洲雙冷源全新風除濕機項目介紹(2012)》由會員分享，可在線閱讀，更多相關《五洲雙冷源全新風除濕機項目介紹(2012)（56頁珍藏版）》請?jiān)谘b配圖網上搜索。

　　1、第一篇溫濕度獨立控制空調系統為什么用溫濕度獨立控制空調系統？空氣調節的意義在于：“使空氣達到所要求的狀態”（溫度、濕度、潔凈度）而我們用常規空調系統，一般情況下都可以把空氣處理到我們想要的狀態，那么，我們?yōu)槭裁匆邪l(fā)溫濕度獨立控制空調系統？常規空調系統的夏季降溫方案常規空調系統，夏季室內顯熱是通過水溫為

　　2、7/12的集中冷源帶走的。中央空調系統夏季承擔著降溫和除濕的雙重任務。夏季空調降溫和除濕都是通過同一個設備系統實現的，常規空調系統是一個溫濕度聯合處理的系統。3560%21g/kg2650.5g/kg露點14.8新風（來自新風機）13.9g/kg110g/h/p.5g/kg常規空調系統的夏季除濕方案常規空調系統中，夏季的室內

　　3、濕負荷也是通過7/12的集中冷源對空氣進行冷凝除去的。2650%-16常規空調系統的夏季除濕方案p從室內溫度控制的角度，送風溫度不一定低到1416，20送風的系統舒適度更高（醫院環境尤其如此）。p但從濕度控制的角度，處理到1416是必須的。p因此，溫濕聯控系統的水溫是被除濕需求綁架了。常規空調系統的問題1.熱濕聯合處理的

　　4、損失冷凝溫度40C室外溫度35C室內溫度25C送風溫度16C回水溫度12C供水溫度7C蒸發溫度0C(1)(2)(3)(4)露點除濕,造成溫度過低，一方面造成能源品質的浪費；另一方面，在一些要求較高的場所，還需再熱，冷熱抵消，能源進一步浪費。常規空調系統的問題2.難以適應熱濕比的變化NBW常規空調受到冷水溫度的制約，如要不配合再熱，僅能

　　5、在小三角范圍內調節熱濕比。3.對室內空氣品質的影響冷凝表面濕表面過濾器二次污染新風量4.能源供給與品位問題夏季電力負荷較大低品位熱能無法利用或利用效率較低如何解決上述問題？提出“溫濕度獨立控制空調系統”(1).溫濕度獨立控制概念的提出完整的系統概念是由清華大學江億院士率先提出的溫濕度獨立控制技術是一項具有劃時代

　　6、意義的節能技術(2).溫濕度獨立控制可以有不同的構建方式溫濕度獨立控制系統包括三個核心設備系統：高效的新風除濕系統高效的高溫冷源系統高效的末端設備系統溫濕度獨立控制空調系統是什么?17/20冷水作為冷源送入室內的干式末端，帶走室內顯熱負荷。向室內送入干燥的新風，帶走室內濕負荷。轉換思路溫濕度獨立控制濕度控制溫

　　7、度控制新風處理濕度控制常規空調系統把新風處理和溫濕度控制分開，由一個設備同時處理熱濕負荷滿足溫濕度要求，由獨立的新風滿足空氣質量要求。溫濕度獨立控制空調系統把溫度和濕度控制分開，由獨立的新風滿足空氣質量要求和濕度要求。常規空調系統新風處理溫濕度控制溫度控制濕度控制負荷分配比較常規空調系統新風機組新風負荷末端

　　8、裝置室內顯熱負荷、濕負荷溫濕度獨立控制空調系統新風機組新風負荷、室內濕負荷末端裝置室內顯熱負荷綜合比較優勢實現對溫度和濕度的精確控制；獲得良好的室內空氣品質；提高顯熱處理的效率；冬夏可以共同使用一套末端設備。溫濕度獨立控制空調系統技術實現難度高溫冷源顯熱處理末端裝置送風末端裝置新風獨立除濕在溫濕度獨立控

　　9、制空調系統中，如何制備出干燥的新風，以滿足排濕、排CO2、排味和提供新鮮空氣的需求，是其中的核心問題。以解決當前現有的低溫露點除濕的熱濕聯合處理方式所帶來的問題。室內潛熱解決方案溫濕度獨立控制空調系統的夏季室內潛熱（濕）負荷解決方案溫濕度獨立控制空調系統的核心在于新風除濕方案。目前，可用于新風除濕的方式有三種：冷

　　10、凍除濕轉輪除濕溶液除濕溫濕度獨立控制空調系統的幾種構建方式基于溶液除濕的溫濕度獨立控制空調系統采用雙集中冷源的溫濕度獨立控制空調系統系統特點：p設備系統簡單可靠p適用性強p多出一套冷凍水管道，施工量稍大p適用于各種舒適性空調系統集中設置高溫和低溫冷水機組新風機組為雙冷源機組，高溫預冷、低溫除濕新風機組自帶無源

　　11、回?zé)嵫b置末端循環系統采用高溫冷源末端設備干工況運行雙溫新風機組新風自帶除濕冷源的雙冷源溫濕度獨立控制空調系統（內冷式）適用于有集中排風的舒適性空調系統集中設置高溫冷水機組新風機組為雙冷源機組，自帶低溫除濕冷源新風機組可采用全熱回收末端循環系統采用高溫冷源末端設備干工況運行新風自帶低溫冷源采用排風冷凝（內冷）風

　　12、機盤管冷卻塔冷卻水泵辦公室.高溫冷水機組辦公室風機盤管新風機組冷凍水泵1520新風機組雙溫新風機組適用于無集中排風的大中型空調系統風機盤管冷卻塔冷卻水泵辦公室.高溫冷水機組辦公室風機盤管新風機組冷凍水泵1520新風機組集中設置高溫冷水機組新風機組為雙冷源機組，自帶低溫除濕冷源新風自帶低溫冷源采用冷卻水冷凝末端循環系統采用高溫冷

　　13、源末端設備干工況運行新風自帶除濕冷源的雙冷源溫濕度獨立控制空調系統（水冷式）雙溫新風機組一、產品介紹二、產品資質三、生產實景目錄雙冷源全新風除濕機是指采用了兩種不同蒸發溫度冷源、具有深度除濕功能的專用型新風機組。特點：p新風負荷由高溫冷源承擔p低溫冷源按深度除濕要求設計p可設置全（顯）熱回收裝置p可設置冬季新風

　　14、加濕系統p專用于溫濕分控空調系統或新風獨立除濕系統1定義15-20冷凍水或自然冷源直膨除濕系統（蒸發溫度17）一、產品介紹2產品概述醫療衛生生物制藥凈化工程航空航天石油化工放射性實驗室動物實驗室國防人防存放有毒有害物的倉庫或車間等有除濕要求但不允許采用回風的場所冷卻消聲凈化除濕除菌能量回收通風換氣加濕加熱蒸汽加熱熱水

　　15、盤管電加熱3設計主要參考標準全新風除濕機GB/T-2006除濕機GB/T-2003組合式空調機組GB/T-2008單元式空氣調節機安全要求GB-設計總體要求室外空調計算工況為DB35/WB28；高溫冷凍水供回水溫度為15/20；機組夏季設計送風含濕量要求不高于8g/kg干空氣；機組夏季送風溫度要求在1622之間可

　　16、調；設備能在大氣壓0.10.03MPa，環境溫度-1040，相對濕度90%的環境條件下正常使用；機組進風溫度在538范圍內，機組能正常運行。5名義工況雙冷源新風除濕機組的名義工況為：室外新風機組送風機組回風干球溫度濕球溫度干球溫度相對濕度干球溫度相對濕度%2750%排風風機送風風機散熱冷凝器蒸發式冷凝器熱

　　17、管冷凝段過濾器6結構示意圖排污孔溢流孔補水孔送風補風回風排風新風表冷器蒸發器再熱器熱管蒸發段電控柜7原理簡介edf11abcMMWT&RHS1S2T&RH.熱管冷凝器2.蒸發式冷凝器3.散熱冷凝器4.排風機5.冷卻水泵6.水箱7.冷凝水泵8.新風溫濕度傳感器9.初效過濾器10.中效過濾

　　18、器11.冷媒流量調節閥12.壓縮機13.淋水盤14.熱管蒸發器15.表冷器16.蒸發器17.熱力膨脹閥18.電磁閥19.干燥過濾器20.儲液器21.第二單向閥22.再熱冷凝23.送風機24.送風溫濕度傳感器25.第一單向閥26.冷凍水流量調節閥910采用最新一代SIEMENS可編程邏輯控制器（PLC）作為其核心控制部件，機組提供計算機遠程接口，可實現遠程集中控制

　　19、。并且可以通過相應通訊模塊實現設備通過INTERNET與遠程計算機進行數據交換，對機組進行遠程監控和故障分析。它具有可靠性高、使用方便、控制功能強以及易于擴展及外部聯接等特點。操作顯示器選用了西門子觸摸液晶顯示器，具有顯示、操作、指示功能，用戶能通過觸摸屏上的相關按鍵對機組進行參數設定和修改，同時觸摸屏可詳細顯示

　　20、系統的工作狀態。控制元件采用施耐德和西門子等著名品牌的產品，整個控制系統控制精度高、故障率低、功能齊全、操作方便，無需配備專業操作。8控制先進，安全可靠(1)獨立應用于全新風空調系統新風入口雙冷源新風除濕機8應用介紹(2)作為溫濕度獨立處理空調系統中的新風處理單元組合式空調機組雙冷源全新風除濕機9關鍵技術雙冷源深度除濕技術冷凝水回收技術熱管節

　　21、能技術蒸發冷凝技術冷凝多點排熱技術雙冷源深度除濕技術一級除濕應用梯級除濕技術原理，采用多組串聯式盤管結構，第一級除濕采用高溫冷凍水，去除新風的熱濕負荷；第二級除濕采用蒸汽壓縮式制冷進行深度除濕，有效提高除濕效率，滿足深度除濕要求。由于采用深度除濕技術，有效地保證了出風含濕量（8g/kg干空氣）的要求。二級除濕熱管

　　22、節能技術采用上下分置式熱管，回收排風冷量對新風進行預冷，降低后級除濕系統總負荷，提高整機能效，顯熱回收效率為5060%。采用具有自主知識產權的冷凝熱多點排熱技術，有效回收除濕機冷凝熱來對空氣進行調溫處理，通過控制比例三通閥的開度，即可實現出風溫度在1624之間連續可調。冷凝熱多點排熱技術比例三通閥替代通斷式電磁閥，

　　23、實現主、副冷凝器的并聯連接。蒸發冷凝技術融合了風冷式、水冷式和冷卻塔的緊湊式結構，冷媒管道的連接均在空調機組的箱體內，既無室外機組，又無需冷卻塔和大功率的冷卻水泵，占用空間??；利用了室內高品質排風；標準工況下整機能效比達到4.3以上，可實現節能40%以上。冷凝水回收技術將機組表冷器和蒸發器的凝結水直接引入蒸

　　24、發式冷凝器的水箱中作為補充水。凝結水合理利用，節水效果顯著。10主要部件介紹（1）機組框架和面板蓋板密封條，保證強度，密封嚴實，美觀。O型相膠條，二次加固密封，美觀。玻璃纖維增強尼龍料，同時防止冷橋產生。高強度鋁合金型材，封閉腔式結構，內注無氟環保型硬質聚氨脂，外形美觀。用特制之高分子強化樹脂夾件連接，具有防冷橋良好特

　　25、性。交接處內表面光滑過渡，不易積塵，滿足潔凈功能要求。聚氨酯復合板，導熱系數0.03W/m2K，集保溫、隔熱、承重、防水于一體。（2）壓縮機采用國際知名品牌全封渦旋壓縮機，它具有效率高、噪聲低、可靠性高、壽命長等優點。靜渦盤動渦盤止回閥相鄰兩室的壓差小，氣體的泄漏量少。由于吸氣、壓縮、排氣過程是同時連續地進行，壓力上升

　　26、速度較慢，因此轉矩變化幅度小、振動小。沒有余隙容積，故不存在引起輸氣系數下降的膨脹過程。無吸、排氣閥，效率高，可靠性高，噪聲低。采用氣體支承機構，允許帶液壓縮，一旦壓縮腔內壓力過高，可使動盤與靜盤端面脫離，壓力立即得到釋放。機殼內腔為排氣室，減少了吸氣預熱，提高了壓縮機的輸氣系數。p防止電源切斷時壓

　　27、縮機反轉。最后排出氣體離開壓縮機進入排氣管中。（3）翅片式換熱盤管p采用銅管套鋁翅片，銅管采用優質紫銅管，鋁翅片為具有防腐和增加導熱性的親水膜翅片；p蒸發器和表冷器的邊框采用不銹鋼材料制作。（4）蒸發式冷凝器冷凝盤管積水盤蒸發式冷凝器主要由冷凝盤管、水分配系統、擋水板和積水盤組成。擋水板p防銹鋁合金或不銹鋼

　　28、冷凝盤管；p高效水分配系統由鍍鋅集管及大直徑、無堵塞的塑料噴嘴的PVC噴水支管組成；p特制PVC擋水板，氣流經過擋水板方向發生三次改變，漂移損失限制在循環總量的0.002%范圍內；p不銹鋼積水盤設計，確保無水滴外濺。（5）空氣過濾網p初效過濾器采用板式過濾器；p外框?yàn)殇X合金；p濾料為為合成纖維，避免玻璃纖維對人體的

　　29、傷害，并用金屬絲網支撐。p具有質量輕、阻力小、結構緊湊的特點；新風段設置初效過濾器（G3）+中效過濾器（F7）雙級復合過濾系統。p中效過濾器采用袋式過濾器，“V”形濾袋結構；p外框采用鍍鋅鋼板制作；p濾料為合成纖維，避免玻璃纖維對人體的傷害；p具有處理風量大，容塵量大、使用壽命長、壓力損失小的優點。具有優良的

　　30、空氣過濾功能。（6）高效低噪的離心風機與風機電機結構緊湊，節省空間，安裝方便；電機直聯易于維護，沒有皮帶的磨損；適宜變壓或變頻調速以節約能源；可選擇無蝸殼風機或者雙進風前傾風機。制冷劑比例三通閥膨脹閥干燥過濾器水流量調節閥接觸器壓力控制器熱繼電器斷路器（7）制冷配件及電器配件電磁閥壓力表1專利技術二、產品資質一種用于除濕機的冷凝熱多點排熱系統及其控制方法一種內置式蒸發式冷凝器一種雙冷源全新風除濕機及其控制方法2查新報告3樣機圖片4檢測報告5用戶現場6用戶證明三、生產實景謝謝！新年快樂萬事如意
